ZAZ型調節閥由電動執行機構與調節閥兩部分組成，調節閥有兩種形式：單座與三通，調節閥外形尺寸見圖一。電動執行器支架與調節閥閥蓋用螺母連接，執行器輸出軸用夾塊與調節閥的閥芯、閥桿連成一整體，其作用方式有電開式和電關式二種。電開式閥的初始位置為關閉，通電后打開閥門；電關式閥的初始位置為開啟，通電后關閉閥門。三通閥，因閥內開啟與關閉同時存在，故無電開、電關之分。但因說明初始位置是水平管道為開啟，還是垂直管道為開啟。其原理：執行器接受來自調節儀表的開關信號，輸出軸帶動閥芯控制被調介質的流量。

1、主要參數與性能指標見表一 表一

2、主要零件材料見表二 表二

3、外形尺寸見表三、圖3 表三 單位：mm

注： 1）標準法蘭按JB/T79-94，連接形式PN16按凸面，PN40、PN63按凹面。閥體法蘭及法蘭端面距也可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。

2）重量為標準型PN16級

四、安裝與維護

1、 安裝：

（1） 檢查整機零件是否缺損與松動，對使用有害人體健康的介質，必須進行強度、密封、泄漏與精度測試。

（2） 在安裝前，對管道進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

（3） 安裝場地應考慮到人員與設備的安全，即便于操作，又有利于拆裝與維修。

（4） 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝或閥自重較大時與有振動的場合，要用支撐架，盡量避免水平安裝。

（5） 介質流動方向應與閥體上的箭頭指向一致。閥門應在環境溫度-10～+55℃，相對濕度≤95%，空氣中不含腐蝕性氣體的場所使用。

為使自控系統失靈或檢修閥門時，仍能連續生產，應設置旁路閥（見圖二）。

圖二 電動調節閥安裝方案

2、 維護：

（1） 清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，在選用相應的清洗辦法。

（2） 閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

（3） 閥芯、閥座：二密封面有較小的銹斑與磨損，可用機械加工的方法進行修理，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

（4） 閥桿：表面損壞，必須換新。

（5） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可更準確地調整填料壓緊力與閥芯關閉位置。

（6） 應檢查電源電壓是否與規定相符，電氣安裝線路是否正確。

（7） 初始零位，出廠時已調整在機械限位下端。若現場需要其它位置，可參照電動執行器說明書進行調整。

（8） 常見故障與排除方法見表二。

表二

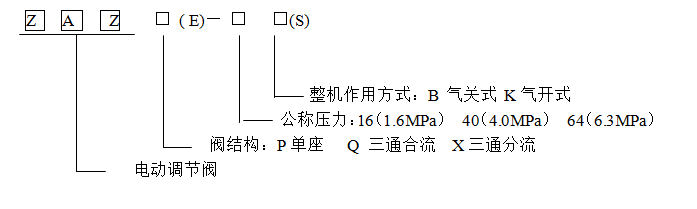

五、型號編制說明

訂貨須知

訂貨時請注明下列內容

1）閥門型號通

2）通徑×閥座尺寸Kv值

3）閥體壓力及連接形式

4）閥體和閥內組件的材料

5）閥特性及閥芯的形式

6）上閥蓋形式

7）執行機構形式，是否帶手輪機構及供氣壓力

8）正/反作用（氣關式或氣開式）

9） 附件（帶過濾器減壓閥等）

10）特殊要求（禁水處理，禁銅等）

11）介質名稱

12）正常流量及最大流量

13）介質壓力，閥全開和全閉時閥進口和出口壓力

14）介質溫度和比重
